Комплект резервного живлення 5 кВт ARUNA SOLAR FGI S5000/24 ​​+ LiFePO4 АКБ 5.12 кВт·год (200Ач) Wi-Fi

Опис

Комплект резервного живлення Aruna SOLAR FGI S5000/24 + ARUNA AN-LPB-N-24200 N-PRO

Гібридний сонячний інвертор Aruna SOLAR FGI S5000/24 5 кВт + акумулятор ARUNA AN-LPB-N-24200 N-PRO 200 А·год 25,6 В LiFePO4

Aruna SOLAR FGI S5000/24 + ARUNA AN-LPB-N-24200 N-PRO — готовий комплект для організації резервного та автономного електроживлення будинку, квартири, офісу, магазину, майстерні або іншого об’єкта.

Система поєднує гібридний інвертор потужністю 5 кВт та LiFePO4 акумулятор ємністю 5,12 кВт·год. Інвертор керує потоками електроенергії між електромережею, сонячними панелями, акумулятором і підключеними споживачами, а акумулятор забезпечує резервне живлення під час відключення електроенергії.

Комплект також можна використовувати як основу для сонячної електростанції з накопиченням енергії. Aruna SOLAR FGI S5000/24 підтримує підключення сонячних панелей загальною потужністю до 9 кВт через вбудований MPPT-контролер.

 Що входить до комплекту

 Основні переваги комплекту

• 5 кВт номінальної потужності — для живлення широкого спектра побутового та професійного обладнання.
• До 10 кВА пускової потужності — для запуску споживачів із підвищеними пусковими струмами.
• 5,12 кВт·год енергоємності АКБ — запас енергії для роботи обладнання під час відключення електромережі.
• LiFePO4 акумулятор 25,6 В 200 А·год із вбудованою системою BMS.
• Максимальний струм розряду АКБ — 200 А.
• Максимальний струм заряду інвертора — 160 А.
• MPPT 60–450 В для роботи із сонячними панелями.
• Підтримка сонячного масиву до 9000 Вт.
• Чиста синусоїда — безпечне живлення котлів, насосів, холодильників, електроніки та іншої чутливої техніки.
• Швидке перемикання на акумулятор — 10 мс у режимах APP/UPS та 20 мс у режимі GEN.
• Wi-Fi-моніторинг — доступний як опція для дистанційного контролю роботи системи.
• RS485 / CAN / RS232 для комунікації з BMS та іншими системами керування.
• Широкий діапазон вхідної напруги AC — 90–280 В у режимах APP/GEN.

 Як працює комплект резервного живлення

Робота від електромережі

У нормальному режимі інвертор може живити підключене навантаження від електромережі, сонячних панелей та акумулятора відповідно до вибраного режиму роботи.

Електромережа → інвертор → споживачі

Одночасно акумулятор може заряджатися від електромережі або сонячних панелей.

 Робота від сонячних панелей

Сонячні панелі підключаються до вбудованого MPPT-контролера інвертора.

Сонячні панелі → MPPT → інвертор → споживачі

Сонячна енергія може використовуватися безпосередньо для живлення навантаження, а доступна надлишкова енергія — для заряджання акумулятора.

 Робота під час відключення електроенергії

При зникненні мережі інвертор автоматично переходить на живлення від акумулятора.

АКБ → інвертор → 220/230 В → споживачі

Час перемикання становить 10 мс у режимах APP/UPS або 20 мс у режимі GEN, залежно від обраного режиму роботи.

 Після відновлення електромережі

Після появи напруги в мережі система повертається до роботи від AC-входу. Акумулятор при цьому може автоматично заряджатися відповідно до встановлених параметрів.

 Технічні характеристики інвертора

Aruna SOLAR FGI S5000/24

Основні параметри інвертора підтверджуються актуальними специфікаціями моделі Aruna SOLAR FGI S5000/24.

 Технічні характеристики акумулятора

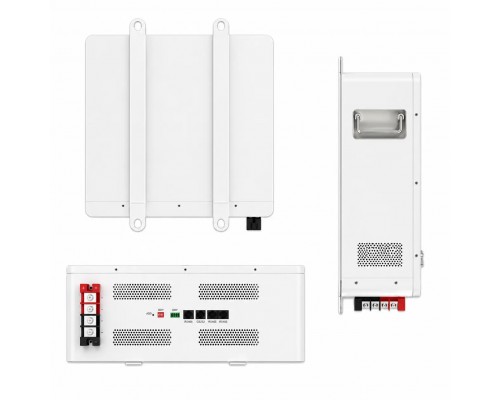

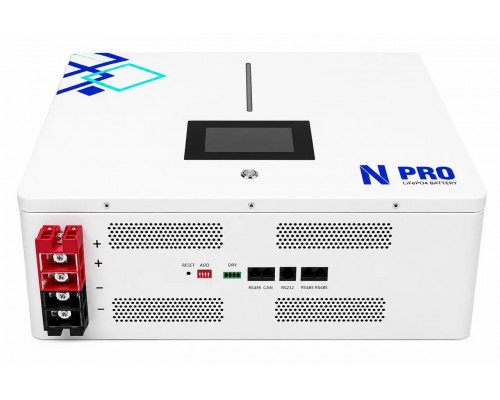

ARUNA AN-LPB-N-24200 N-PRO

Акумулятор ARUNA AN-LPB-N-24200 N-PRO має ємність 5,12 кВт·год, максимальний струм заряду та розряду 200 А, BMS і підтримує комунікацію з інвертором через CAN/RS485/RS232.

 Енергоємність акумулятора — 5,12 кВт·год

Номінальна енергоємність акумулятора розраховується за формулою:

E = U × Ah

25,6 × 200 = 5120 Вт·год = 5,12 кВт·год

Таким чином, акумулятор має номінальний запас енергії 5,12 кВт·год.

Якщо для спрощеного розрахунку врахувати ККД інвертора 93,5%:

5,12 × 0,935 ≈ 4,79 кВт·год

Тобто теоретично з урахуванням лише ККД інвертора до навантаження може бути доступно близько 4,79 кВт·год AC-енергії.

Фактична доступна енергія буде нижчою або відрізнятиметься залежно від глибини розряду, навантаження, температури, стану АКБ, кабельних втрат, роботи BMS та інших факторів.

 Орієнтовний час автономної роботи

Для попередньої оцінки можна використовувати формулу:

T ≈ 4,79 / P

де P — середня потужність навантаження в кВт.

*Розрахунок орієнтовний та виконаний на основі номінальної енергоємності акумулятора і ККД інвертора 93,5%. Фактичний час автономної роботи залежить від реального навантаження, температури, стану акумулятора, глибини розряду, втрат у кабелях та режиму роботи інвертора.

 Важливо: робота з навантаженням 5 кВт

Незважаючи на те, що інвертор має номінальну потужність 5 кВт, один акумулятор ARUNA AN-LPB-N-24200 N-PRO має максимальний струм розряду 200 А.

При навантаженні 5 кВт орієнтовний струм зі сторони акумулятора становитиме:

I = P / (U × η)

I = 5000 / (25,6 × 0,935) ≈ 209 А

Це вище за максимальний заявлений струм розряду одного акумулятора — 200 А.

При максимальному струмі розряду 200 А орієнтовна потужність, яку один АКБ може передати через інвертор:

P ≈ 25,6 × 200 × 0,935 ≈ 4,79 кВт

Тому при роботі від одного акумулятора не слід розраховувати на тривале живлення повним навантаженням 5 кВт від батареї.

Для тривалої роботи з навантаженнями, близькими до максимальної потужності інвертора, доцільно збільшити акумуляторний блок за рахунок додаткових сумісних АКБ.

 Розширення акумуляторної системи

Додаткові акумуляторні модулі дозволяють збільшити загальну енергоємність системи та доступний струм розряду.

Наприклад, при використанні двох однакових акумуляторів:

• загальна енергоємність — 10,24 кВт·год;
• сумарний максимальний струм розряду — до 400 А;
• більший запас енергії для тривалої автономної роботи;
• менше навантаження на кожен акумулятор при високій потужності споживання.

Паралельне підключення декількох АКБ необхідно виконувати тільки за умови сумісності акумуляторів, інвертора та BMS і відповідно до вимог виробника.

 Підключення сонячних панелей

Aruna SOLAR FGI S5000/24 має вбудований MPPT-контролер з одним трекером і підтримує підключення сонячного масиву максимальною потужністю до 9 кВт.

Під час проєктування сонячного масиву необхідно враховувати Voc, Vmp, Imp, температурний коефіцієнт та допустимий струм MPPT. Фактична генерація залежатиме від кількості панелей, їх характеристик, орієнтації, температури та рівня сонячного випромінювання.

 Для яких споживачів підходить комплект

Комплект резервного живлення Aruna SOLAR FGI S5000/24 + ARUNA AN-LPB-N-24200 N-PRO підходить для живлення:

• холодильників та морозильних камер;
• газових та електричних котлів;
• циркуляційних насосів;
• насосів водопостачання;
• освітлення;
• телевізорів;
• комп’ютерів та ноутбуків;
• роутерів та мережевого обладнання;
• систем відеоспостереження;
• побутової техніки;
• електроінструменту;
• офісного обладнання;
• обладнання магазинів та майстерень;
• інших споживачів у межах допустимого навантаження.

 Приклад роботи системи

Припустимо, під час відключення електроенергії середнє навантаження об’єкта становить 1 кВт.

Акумулятор має номінальну енергоємність 5,12 кВт·год.

З урахуванням ККД інвертора 93,5%:

5,12 × 0,935 ≈ 4,79 кВт·год

Орієнтовний час автономної роботи:

4,79 / 1 ≈ 4,8 години

Якщо середнє навантаження становить 500 Вт, теоретичний час роботи збільшується приблизно до 9,6 години.

При навантаженні 3 кВт орієнтовний час роботи становитиме близько 1,6 години.

 Безпечне живлення чутливої техніки

Інвертор формує вихідну напругу у вигляді чистої синусоїди. Це важливо для стабільної роботи електронного обладнання, циркуляційних насосів, котлів, холодильників, комп’ютерів та іншої техніки, яка може бути чутливою до форми напруги.

Акумулятор оснащений BMS, яка забезпечує контроль та захист батареї. Для моделі AN-LPB-N-24200 N-PRO заявлені захисти від короткого замикання, перевантаження та перегріву.

 Підсумок

Aruna SOLAR FGI S5000/24 + ARUNA AN-LPB-N-24200 N-PRO — компактний комплект резервного живлення на базі гібридного інвертора 5 кВт та LiFePO4 акумулятора 5,12 кВт·год.

Система поєднує резервне живлення, накопичення електроенергії та можливість використання сонячних панелей. Інвертор підтримує сонячний масив до 9 кВт, має MPPT 60–450 В, чисту синусоїду, швидке перемикання на АКБ та комунікаційні інтерфейси для роботи з BMS.

Акумулятор ARUNA AN-LPB-N-24200 N-PRO забезпечує 25,6 В, 200 А·год та 5,12 кВт·год номінальної енергоємності.

Важливо: один акумулятор має максимальний струм розряду 200 А, тому при роботі від АКБ практичне тривале навантаження доцільно обмежувати приблизно рівнем
